Innerhalb der VAG-Gruppe (Audi, Volkswagen, Porsche) sind elektrische Lenksysteme (EPS) heute Standard. Auf den ersten Blick sehen viele dieser Systeme sehr ähnlich aus, aber in Wirklichkeit gibt es große Unterschiede, sowohl mechanisch als auch elektronisch.
Es sind genau diese Nuancen, die den Unterschied zwischen einer problemlosen Reparatur und ein Steuerhaus das nach der Installation weiterhin Fehlercodes ausgibt.

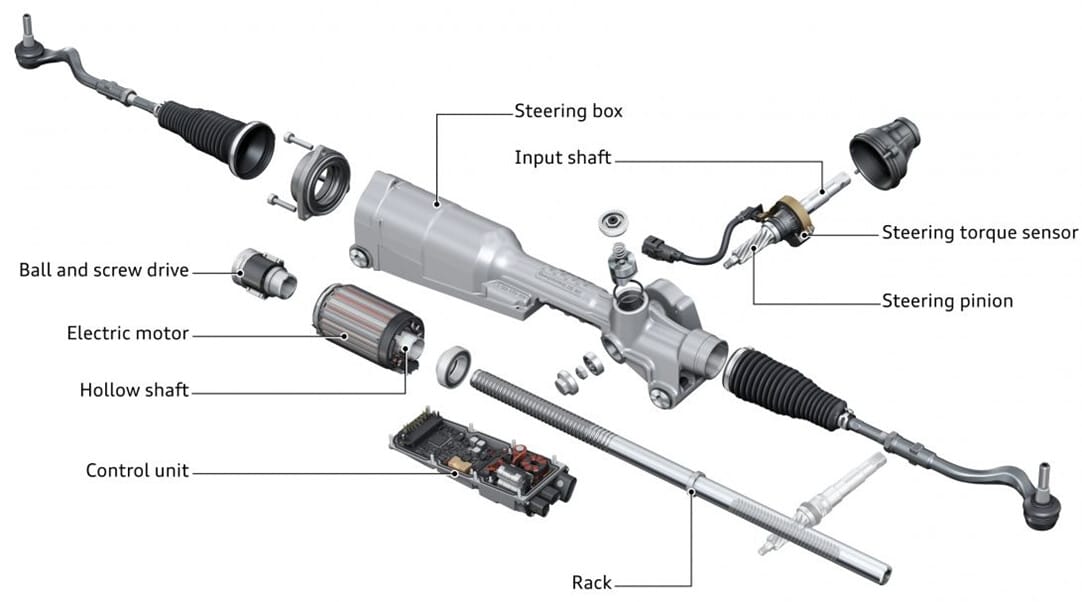

Ein EPS-Gerät besteht aus fünf Hauptkomponenten:
- Gehäuse des Lenkgehäuses
- Elektromotor (mit Kugelumlaufspindel)
- Elektronisches Steuergerät (ECU)
- Lenker
- Drehmoment-/Drehmomentsensor (Drehmomentsensor + Ritzel)
In diesem Blog führen wir Sie durch den Aufbau und die Besonderheiten des VAG EPS-Lenkgetriebes, mit einer klaren Übersetzung zur Überholung in der Praxis.
Unterschiede zwischen den Lenkgehäusen innerhalb der VAG-Gruppe
Gehäuse: wiedererkennbar, aber nicht austauschbar
Diese Unterschiede machen eine korrekte Diagnose unerlässlich, da nicht jedes Lenkungsproblem lässt sich automatisch durch eine Überholung lösen.
Bei den VAG-Lenkungsgehäusen finden Sie fast immer die gleichen Nummern in den Gussmarkierungen:
423 105. Dies ist charakteristisch für EPS-Gehäuse, sagt aber wenig über die genaue Anwendung aus. Die ersten drei Buchstaben machen den Unterschied:
- 8K1 / 8K2 → Audi A4 (B8)
- 4G1 / 4G2 → Audi A6-Plattform
- 4M1 / 4M2 → Audi Q7 / Q8
Selbst wenn zwei Gehäuse sehr ähnlich sind (z. B. 8K1 und 4G1), sind sie nicht einfach austauschbar. Bedenken Sie:
- andere Länge des Gehäuses;
- unterschiedliche Abstände zwischen Silentblöcken;
- Unterschiede im Fahrzeuggewicht und in der Fahrgestellbreite.
In der Praxis bedeutet dies, dass ein Lenkgetriebe mechanisch nicht immer “passt”, auch wenn es identisch aussieht.
Elektromotor und Rotor: kleine Unterschiede, große Wirkung
Der Elektromotor ist eine entscheidende Komponente innerhalb des EPS-Systems. Bei VAG sehen wir deutliche Unterschiede zwischen den Generationen und Modellen:
- Der 4G1-Motor ist zum Beispiel länger als der 8K1.
- Die Konfigurationen der Resolver (Anzahl der Pole) variieren je nach Typ.
- Rotoren können mehr oder weniger Magnetringe enthalten.
Es ist wichtig zu verstehen, dass diese Unterschiede nicht nur mechanisch sind, sondern sich direkt auf die Steuerung durch die ECU auswirken.
Lenker und Drehmomentsensor: entscheidend für das Lenkgefühl
Bei den EPS-Systemen von VAG gibt es zwei Hauptvarianten: Schrägverzahnung (Standard-EPS) und gerade Verzahnung (Dynamiklenkung). Dieser Unterschied scheint gering zu sein, hat aber große Auswirkungen, nämlich eine andere Übersetzung, eine andere Interpretation des Lenkwinkels und einen anderen Drehmomentsensor.
Die ECU ist darauf abgestimmt. Kombiniert man die falsche Zahnstange mit einer ECU, kommt es zu einer Abweichung zwischen dem berechneten Lenkwinkel (EPS) und dem gemessenen Lenkwinkel (G85). Sobald diese Differenz zu groß wird, folgt sofort eine Fehlermeldung.
Steuergeräte bei VAG: Hardware gleich, Software entscheidend
Innerhalb der VAG haben viele Steuergeräte die gleiche Basis 909 144. Die Unterschiede liegen in:
- Fahrzeugcodierung (8K0, 4G0, 4M0, usw.);
- Software-Version (letzter Buchstabe);
- Kommunikationsart (CAN vs. FlexRay).
